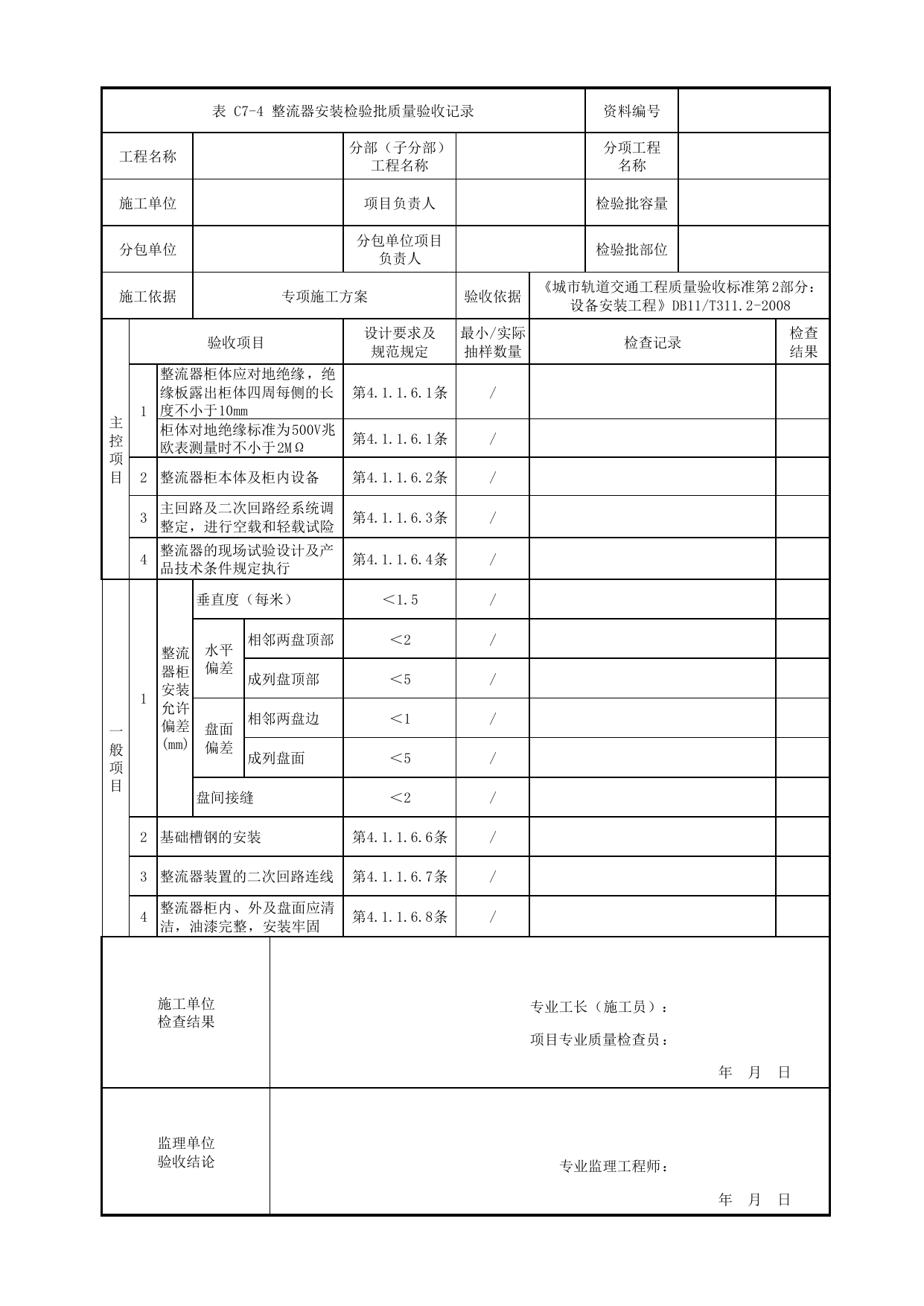

表C7-4整流器安装检验批质量验收记录资料编号工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据专项施工方案验收依据《城市轨道交通工程质量验收标准第2部分：设备安装工程》DB11/T311.2-2008主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1整流器柜体应对地绝缘，绝缘板露出柜体四周每侧的长度不小于10mm第4.1.1.6.1条/柜体对地绝缘标准为500V兆欧表测量时不小于2MΩ第4.1.1.6.1条/2整流器柜本体及柜内设备第4.1.1.6.2条/3主回路及二次回路经系统调整定，进行空载和轻载试险第4.1.1.6.3条/4整流器的现场试验设计及产品技术条件规定执行第4.1.1.6.4条/一般项目1整流器柜安装允许偏差(mm)垂直度（每米）＜1.5/水平偏差相邻两盘顶部＜2/成列盘顶部＜5/盘面偏差相邻两盘边＜1/成列盘面＜5/盘间接缝＜2/2基础槽钢的安装第4.1.1.6.6条/3整流器装置的二次回路连线第4.1.1.6.7条/4整流器柜内、外及盘面应清洁，油漆完整，安装牢固第4.1.1.6.8条/施工单位检查结果专业工长（施工员）：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
