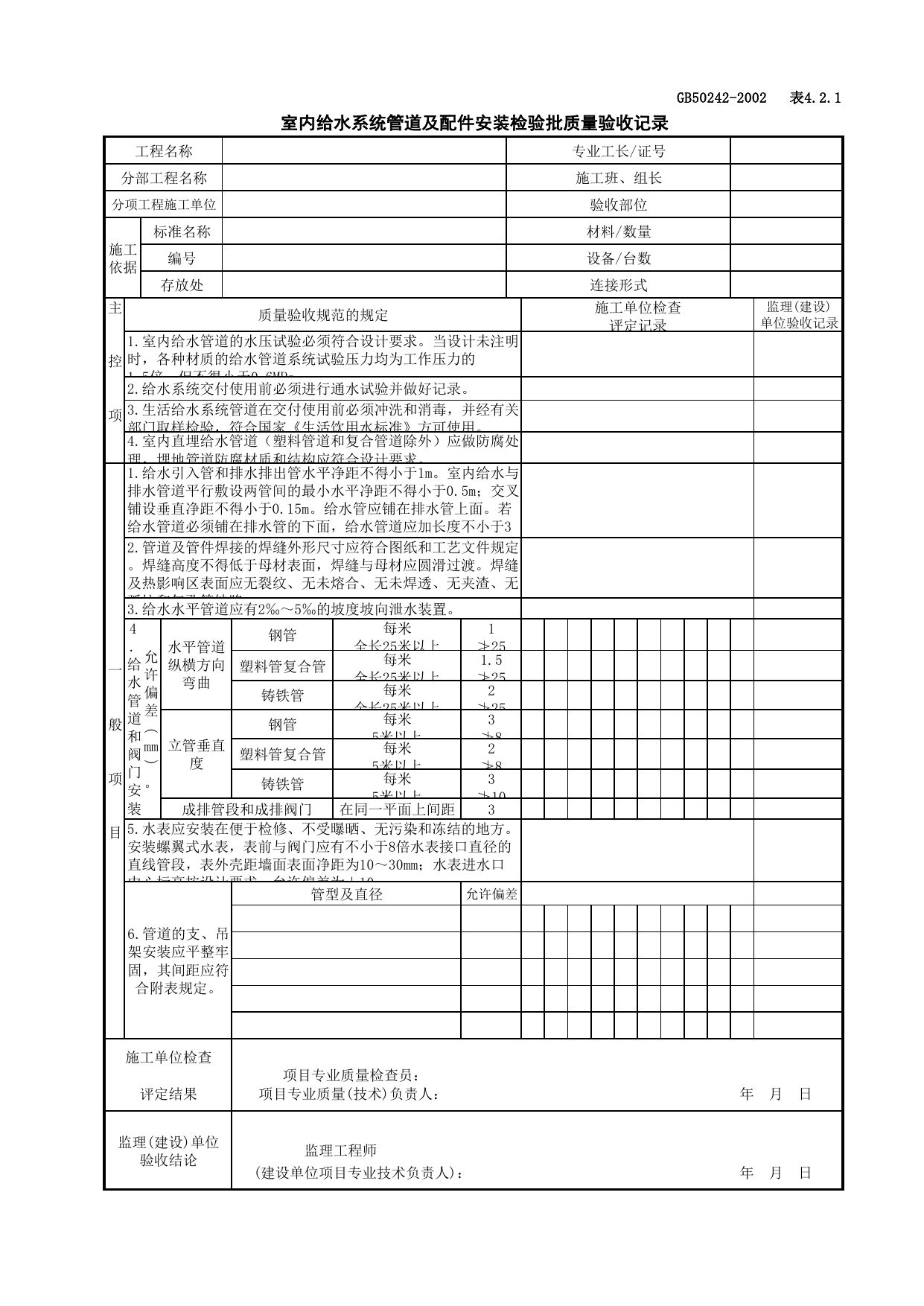

GB50242-2002表4.2.1室内给水系统管道及配件安装检验批质量验收记录工程名称专业工长/证号分部工程名称施工班、组长分项工程施工单位验收部位施工依据标准名称材料/数量编号设备/台数存放处连接形式主控项目质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录1.室内给水管道的水压试验必须符合设计要求。当设计未注明时，各种材质的给水管道系统试验压力均为工作压力的1.5倍，但不得小于0.6MPa。2.给水系统交付使用前必须进行通水试验并做好记录。3.生活给水系统管道在交付使用前必须冲洗和消毒，并经有关部门取样检验，符合国家《生活饮用水标准》方可使用。4.室内直埋给水管道（塑料管道和复合管道除外）应做防腐处理，埋地管道防腐材质和结构应符合设计要求。一般项目1.给水引入管和排水排出管水平净距不得小于1m。室内给水与排水管道平行敷设两管间的最小水平净距不得小于0.5m；交叉铺设垂直净距不得小于0.15m。给水管应铺在排水管上面。若给水管道必须铺在排水管的下面，给水管道应加长度不小于3倍排水管径的套管。2.管道及管件焊接的焊缝外形尺寸应符合图纸和工艺文件规定。焊缝高度不得低于母材表面，焊缝与母材应圆滑过渡。焊缝及热影响区表面应无裂纹、无未熔合、无未焊透、无夹渣、无弧坑和气孔等缺陷。3.给水水平管道应有2‰～5‰的坡度坡向泄水装置。4.给水管道和阀门安装的允许偏差︵mm︶。水平管道纵横方向弯曲钢管每米全长25米以上1≯25塑料管复合管每米全长25米以上1.5≯25铸铁管每米全长25米以上2≯25立管垂直度钢管每米5米以上3≯8塑料管复合管每米5米以上2≯8铸铁管每米5米以上3≯10成排管段和成排阀门在同一平面上间距35.水表应安装在便于检修、不受曝晒、无污染和冻结的地方。安装螺翼式水表，表前与阀门应有不小于8倍水表接口直径的直线管段，表外壳距墙面表面净距为10～30mm；水表进水口中心标高按设计要求，允许偏差为±10mm。6.管道的支、吊架安装应平整牢固，其间距应符合附表规定。管型及直径允许偏差施工单位检查评定结果项目专业质量检查员：项目专业质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师(建设单位项目专业技术负责人)：年月日
