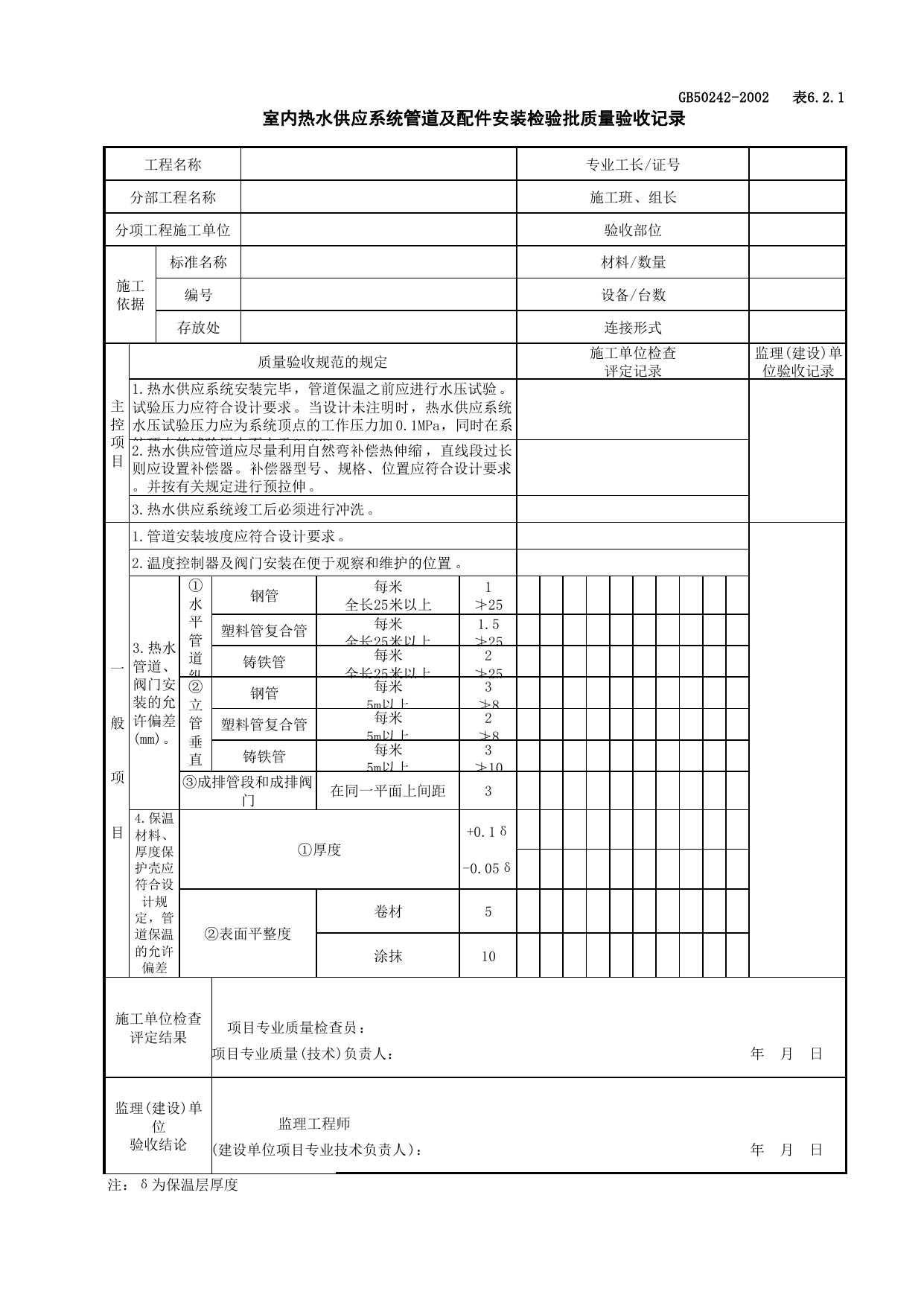

GB50242-2002表6.2.1室内热水供应系统管道及配件安装检验批质量验收记录工程名称专业工长/证号分部工程名称施工班、组长分项工程施工单位验收部位施工依据标准名称材料/数量编号设备/台数存放处连接形式主控项目质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录1.热水供应系统安装完毕，管道保温之前应进行水压试验。试验压力应符合设计要求。当设计未注明时，热水供应系统水压试验压力应为系统顶点的工作压力加0.1MPa，同时在系统顶点的试验压力不小于0.3MPa。2.热水供应管道应尽量利用自然弯补偿热伸缩，直线段过长则应设置补偿器。补偿器型号、规格、位置应符合设计要求。并按有关规定进行预拉伸。3.热水供应系统竣工后必须进行冲洗。一般项目1.管道安装坡度应符合设计要求。2.温度控制器及阀门安装在便于观察和维护的位置。3.热水管道、阀门安装的允许偏差(mm)。①水平管道纵钢管每米全长25米以上1≯25塑料管复合管每米全长25米以上1.5≯25铸铁管每米全长25米以上2≯25②立管垂直度钢管每米5m以上3≯8塑料管复合管每米5m以上2≯8铸铁管每米5m以上3≯10③成排管段和成排阀门在同一平面上间距34.保温材料、厚度保护壳应符合设计规定，管道保温的允许偏差(mm)。①厚度+0.1δ-0.05δ②表面平整度卷材5涂抹10施工单位检查评定结果项目专业质量检查员：项目专业质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师(建设单位项目专业技术负责人)：年月日注：δ为保温层厚度
