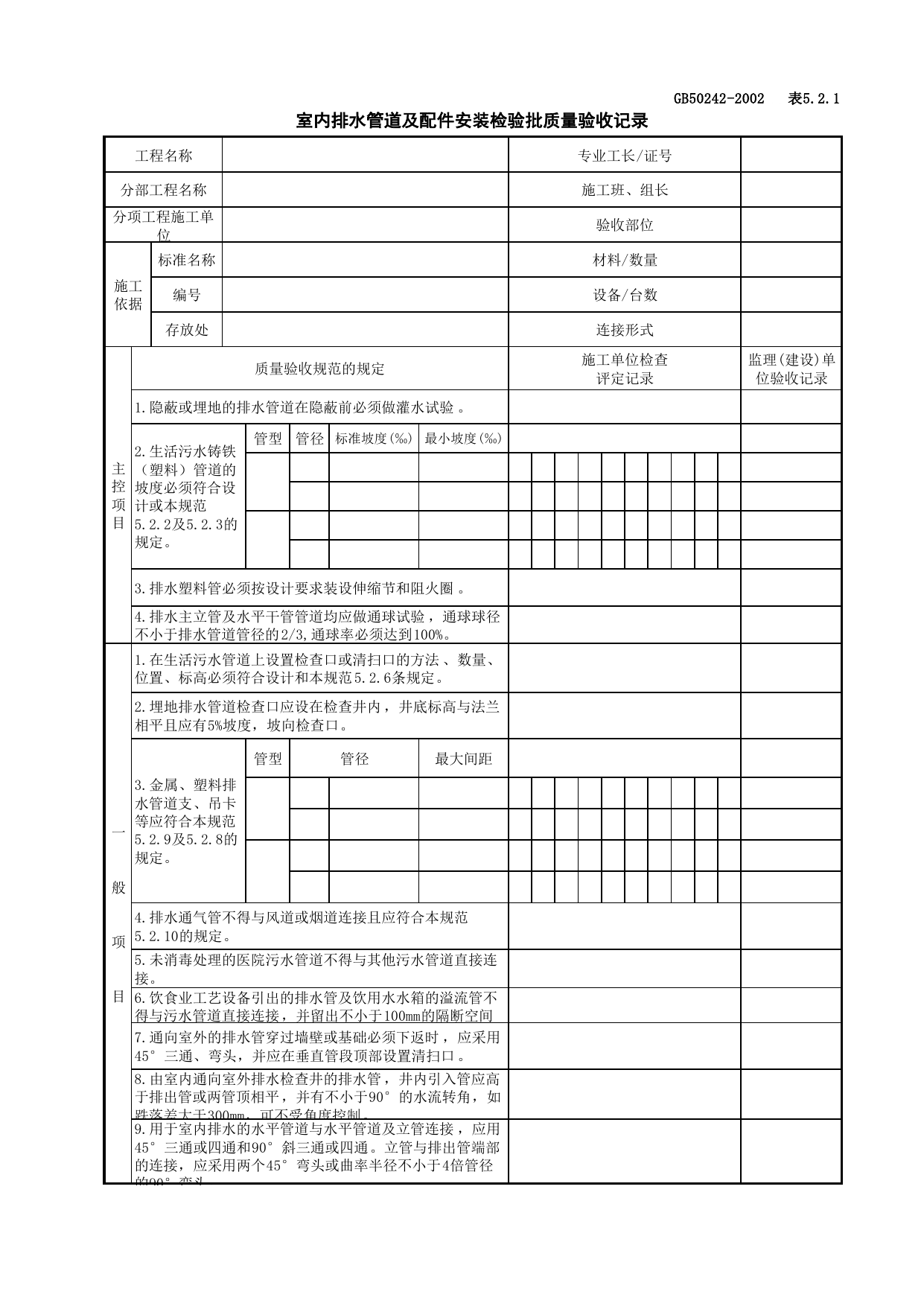

GB50242-2002表5.2.1室内排水管道及配件安装检验批质量验收记录工程名称专业工长/证号分部工程名称施工班、组长分项工程施工单位验收部位施工依据标准名称材料/数量编号设备/台数存放处连接形式主控项目质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录1.隐蔽或埋地的排水管道在隐蔽前必须做灌水试验。2.生活污水铸铁（塑料）管道的坡度必须符合设计或本规范5.2.2及5.2.3的规定。管型管径标准坡度(‰)最小坡度(‰)3.排水塑料管必须按设计要求装设伸缩节和阻火圈。4.排水主立管及水平干管管道均应做通球试验，通球球径不小于排水管道管径的2/3,通球率必须达到100%。一般项目1.在生活污水管道上设置检查口或清扫口的方法、数量、位置、标高必须符合设计和本规范5.2.6条规定。2.埋地排水管道检查口应设在检查井内，井底标高与法兰相平且应有5%坡度，坡向检查口。3.金属、塑料排水管道支、吊卡等应符合本规范5.2.9及5.2.8的规定。管型管径最大间距4.排水通气管不得与风道或烟道连接且应符合本规范5.2.10的规定。5.未消毒处理的医院污水管道不得与其他污水管道直接连接。6.饮食业工艺设备引出的排水管及饮用水水箱的溢流管不得与污水管道直接连接，并留出不小于100mm的隔断空间7.通向室外的排水管穿过墙壁或基础必须下返时，应采用45°三通、弯头，并应在垂直管段顶部设置清扫口。8.由室内通向室外排水检查井的排水管，井内引入管应高于排出管或两管顶相平，并有不小于90°的水流转角，如跌落差大于300mm，可不受角度控制。9.用于室内排水的水平管道与水平管道及立管连接，应用45°三通或四通和90°斜三通或四通。立管与排出管端部的连接，应采用两个45°弯头或曲率半径不小于4倍管径的90°弯头。GB50242-2002表5.2.2室内排水管道及配件安装检验批质量验收记录一般项目质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录10.室内排水管道安装允许偏差(mm)。坐标15标高±15横管纵横方向弯曲铸铁管每1m≯1全长(25m以上)≯25钢管每1m管径小于或等于100mm1管径大于100mm1.5全长(25m以上)管径小于或等于100mm≯25管径大于100mm≯38塑料管每1m1.5全长(25m以上)≯38钢筋混凝土管、混每1m3全长(25m以上)≯75立管垂直度铸铁管每1m3全长(25m以上)≯15钢管每1m3全长(25m以上)≯10塑料管每1m3全长(25m以上)≯15施工单位检查评定结果项目专业质量检查员：项目专业质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师(建设单位项目专业技术负责人)：年月日
