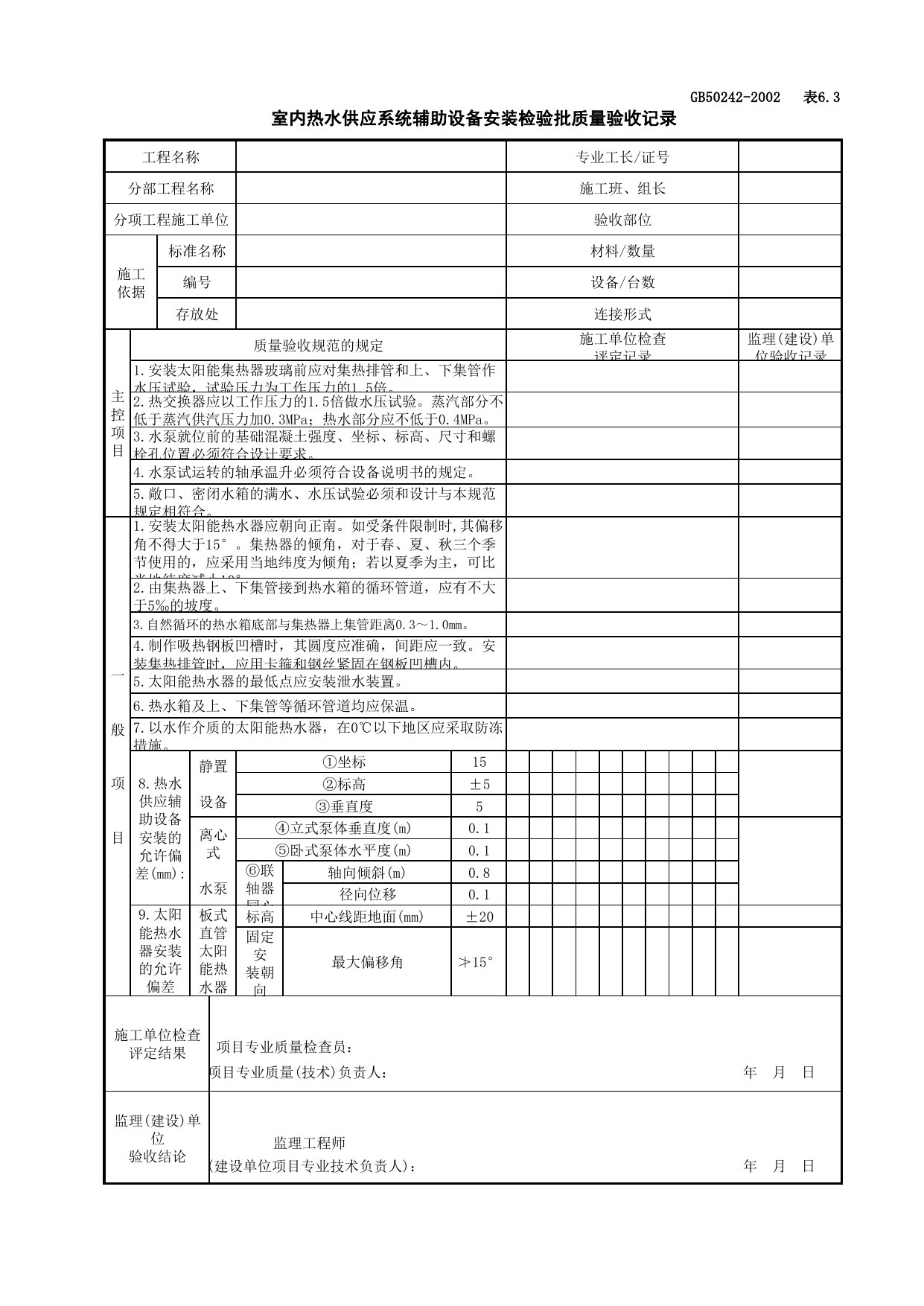

GB50242-2002表6.3室内热水供应系统辅助设备安装检验批质量验收记录工程名称专业工长/证号分部工程名称施工班、组长分项工程施工单位验收部位施工依据标准名称材料/数量编号设备/台数存放处连接形式主控项目质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录1.安装太阳能集热器玻璃前应对集热排管和上、下集管作水压试验，试验压力为工作压力的1.5倍。2.热交换器应以工作压力的1.5倍做水压试验。蒸汽部分不低于蒸汽供汽压力加0.3MPa；热水部分应不低于0.4MPa。3.水泵就位前的基础混凝土强度、坐标、标高、尺寸和螺栓孔位置必须符合设计要求。4.水泵试运转的轴承温升必须符合设备说明书的规定。5.敞口、密闭水箱的满水、水压试验必须和设计与本规范规定相符合。一般项目1.安装太阳能热水器应朝向正南。如受条件限制时,其偏移角不得大于15°。集热器的倾角，对于春、夏、秋三个季节使用的，应采用当地纬度为倾角；若以夏季为主，可比当地纬度减小10°。2.由集热器上、下集管接到热水箱的循环管道，应有不大于5‰的坡度。3.自然循环的热水箱底部与集热器上集管距离0.3～1.0mm。4.制作吸热钢板凹槽时，其圆度应准确，间距应一致。安装集热排管时，应用卡箍和钢丝紧固在钢板凹槽内。5.太阳能热水器的最低点应安装泄水装置。6.热水箱及上、下集管等循环管道均应保温。7.以水作介质的太阳能热水器，在0℃以下地区应采取防冻措施。8.热水供应辅助设备安装的允许偏差(mm):静置设备①坐标15②标高±5③垂直度5离心式水泵④立式泵体垂直度(m)0.1⑤卧式泵体水平度(m)0.1⑥联轴器同心轴向倾斜(m)0.8径向位移0.19.太阳能热水器安装的允许偏差(mm):板式直管太阳能热水器标高中心线距地面(mm)±20固定安装朝向最大偏移角≯15°施工单位检查评定结果项目专业质量检查员：项目专业质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师(建设单位项目专业技术负责人)：年月日
