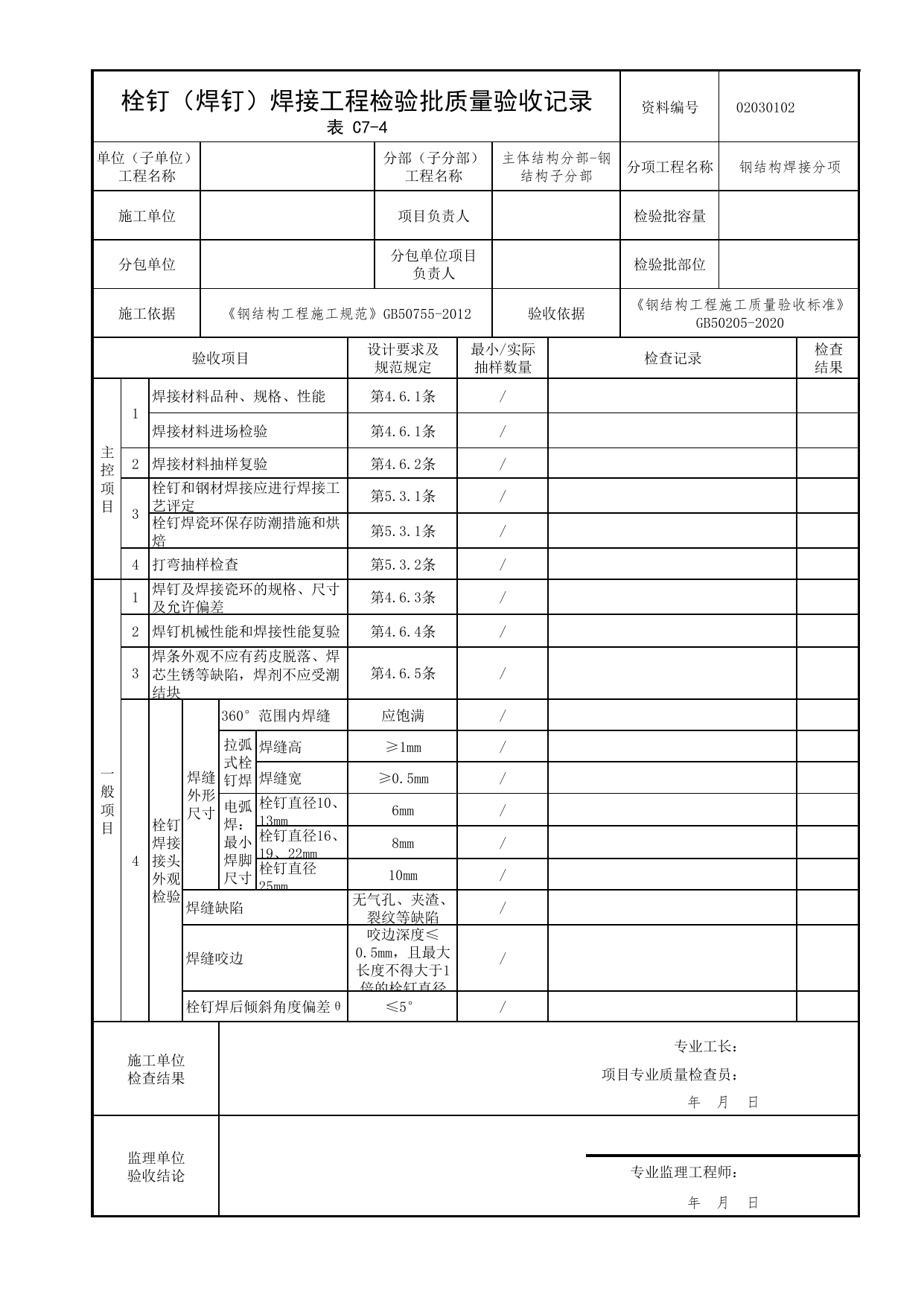

栓钉（焊钉）焊接工程检验批质量验收记录资料编号02030102表C7-4单位（子单位）工程名称分部（子分部）工程名称主体结构分部-钢结构子分部分项工程名称钢结构焊接分项施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据《钢结构工程施工规范》GB50755-2012验收依据《钢结构工程施工质量验收标准》GB50205-2020验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1焊接材料品种、规格、性能第4.6.1条/焊接材料进场检验第4.6.1条/2焊接材料抽样复验第4.6.2条/3栓钉和钢材焊接应进行焊接工艺评定第5.3.1条/栓钉焊瓷环保存防潮措施和烘焙第5.3.1条/4打弯抽样检查第5.3.2条/一般项目1焊钉及焊接瓷环的规格、尺寸及允许偏差第4.6.3条/2焊钉机械性能和焊接性能复验第4.6.4条/3焊条外观不应有药皮脱落、焊芯生锈等缺陷，焊剂不应受潮结块第4.6.5条/4栓钉焊接接头外观检验焊缝外形尺寸360°范围内焊缝应饱满/拉弧式栓钉焊焊缝高≥1mm/焊缝宽≥0.5mm/电弧焊：最小焊脚尺寸栓钉直径10、13mm6mm/栓钉直径16、19、22mm8mm/栓钉直径25mm10mm/焊缝缺陷无气孔、夹渣、裂纹等缺陷/焊缝咬边咬边深度≤0.5mm，且最大长度不得大于1倍的栓钉直径/栓钉焊后倾斜角度偏差θ≤5°/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
